六氟化硫SF6氣體回收凈化裝置的主要功能及工作原理
- 發布時間：2022-09-05
- 發布者： 本站
- 來源： 原創
- 閱讀量：

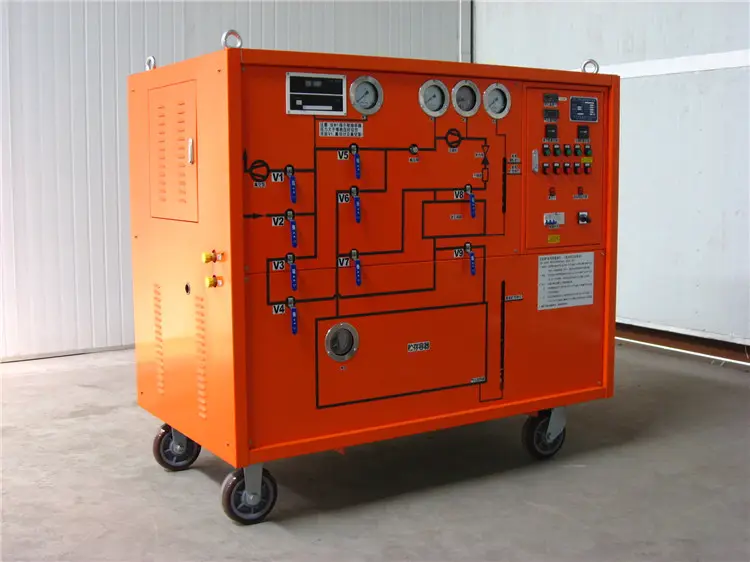

六氟化硫SF6氣體回收凈化裝置是用于SF6氣體絕緣電器設備的制造廠，使用運行科研等部門, 對各種電器設備進行抽真空，對電器設備充入SF6氣體，并從使用或試驗的電器中回收SF6氣體,同時進行凈化處理壓縮貯存到貯罐。SF6氣體回收凈化充放裝置適用SF6開關電器及GIS組合電器等。
一、SF6氣體回收凈化裝置的主要功能
SF6氣體回收凈化裝置由回收系統、充氣系統、抽真空系統、凈化系統、氣體貯存系統組成，具有如下主要功能：
1、對裝置本機以及電器設備抽真空和真空度的測量；
2、對電器設備中的氣體進行回收；
3、對回收和回充的SF6氣體進行干燥、凈化處理；
4、對SF6電器進行充氣；
5、對電器中SF6氣體進行壓縮貯存。
二、SF6氣體回收凈化裝置的工作原理
1、SF6氣體的回收
當SF6從一個氣室中抽出時，氣體便自動地流經凈化過濾器，通過SF6壓縮機壓縮冷卻提純，在一定高壓下以液態形式儲入SF6貯罐。
2、SF6開關抽真空
使用真空泵把電器開關中的氣體可以抽除，真空泵的出口通向大氣。
3、充氣
經凈化和干燥的SF6從貯罐充回到已抽成真空的氣室中，直到氣室內壓力達到設定的工作壓力。上述工作分兩個步驟進行：
（1）借助SF6貯罐壓力使氣體汽化流向SF6開關，直至達到預定的充氣壓力。
（2）當SF6貯罐壓力與SF6開關壓力平衡時，再采用壓縮機進行加壓充氣，直至達到預定充氣壓力。
